如何找到电路板上的短路？

在PCB设计过程中，电气工程师可能会遇到电路板损坏。短路是印刷电路板具破坏性和麻烦的损伤之一。要知道如何在PCB上找到短路，你需要了解以下三个主要要点：

短路的迹象——

短路的迹象可以表现为多种症状，从明显的视觉损伤到只有在测试中才发现的细微损伤。简单的情况是，当向PCB通电时，短路的迹象可能是你会看到电弧或听到“啪”的一声。如果发生这种情况，你很容易就能发现短路的位置。

输入引脚或其他元件之间可能出现一些细微短路。这些条件只有在测试电路功能时才能发现。虽然PCB的稳定性在大多数情况下有保障，但运行测试仍然很重要。

检测PCB短路的方法——

当你掌握一些必要的电子理论、短路定位工具和敏锐的观察力时，你就能在短路发生时定位出该短路的位置。无论进行哪项测试，都要对PCB进行完全的目视检查。

视力测试。

辅助视力和放大镜可以帮助你发现明显的短路。例如铜部分未完全蚀刻，或针脚间的焊点。

找出烧焦部件的位置。

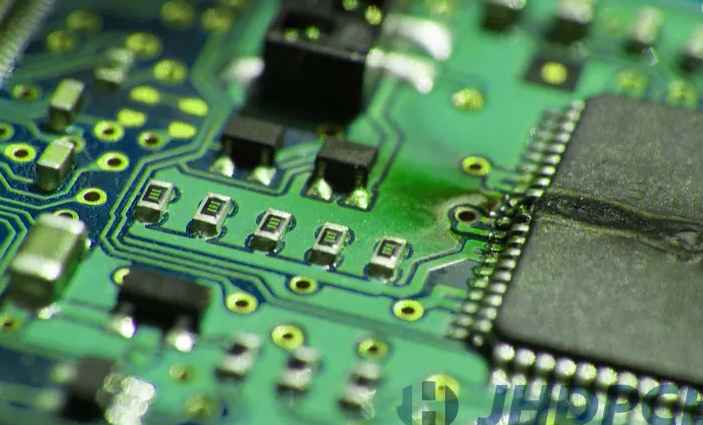

如果发生短路，可能会导致烧焦或烧焦痕迹。你可以很容易找到这个问题，因为PCB板的绿色和烧焦的棕色形成了对比。

使用数字万用表。

数字万用表可以帮助你确定短路的大致物理位置，从而更好地决定从哪里开始寻找。从电源开始，逐一测试近迹线和焊盘。

使用热成像相机。

虽然热成像相机的预算稍高，但它对定位短路非常有帮助。短路会导致大量电流流出并产生热量。热成像仪可以帮助你定位高温区域。然后进行视觉验证。

破坏性测试。

如果以上方法都不行，可以通过破坏性测试测试电路板是否短路。你可以物理拆开电路板或剪断一些线路来定位短路。这种方法也有助于你判断短路故障是制造缺陷还是设计缺陷。

PCB短路

原因1）PCB短路问题可能由设计或制造不当引起。焊盘设计不一致是PCB短路的主要原因。我们可以用椭圆形垫替换常用的圆形垫板，以避免短路，增加点之间的距离。在制造过程中，如果PCB板上留有细铜线，很可能导致细线短路。

2）有时电子元件会发生短路。一般来说，我们只需要移除有问题的部分来恢复它。但有时短路可能是由于PCB电子元件方向反向所致。因此，在调查短路原因时，请仔细检查各部件的方向。

3）短路的第三个原因是自动插电问题，也就是脚部歪斜。我们应确保电路与焊点之间的距离不超过2毫米。距离太远会导致电子元件脱落，进而引发短路。点击查看详细的穿孔插塞式装配工艺信息。

此外，PCB短路也可能由其他原因引起。例如：焊罩失效、基板孔太大、板表面污染、锡炉温度低、板材焊接不良等。
